کیبورد لپ تاپ دل بدون فریم KEYBOARD LAPTOP DELL Precision 3510

راهنمای فنی کیبورد لپ‌تاپ دل Precision 3510

ایستگاه کاری همراه Dell Precision 3510 برای استفاده‌های حرفه‌ای با کارایی بالا طراحی شده است و کیبورد آن به‌عنوان رابط اصلی کاربر برای بهره‌وری نقش کلیدی دارد. سازنده این قطعه را با هدف دوام، راحتی و دقت طراحی کرده است. شناخت جزئیات کیبورد لپ‌تاپ دل Precision 3510 برای تکنسین‌های IT و کاربرانی که قصد تعویض یا بررسی ویژگی‌های آن را دارند ضروری است.

طراحی اصلی و ویژگی‌های کلیدی

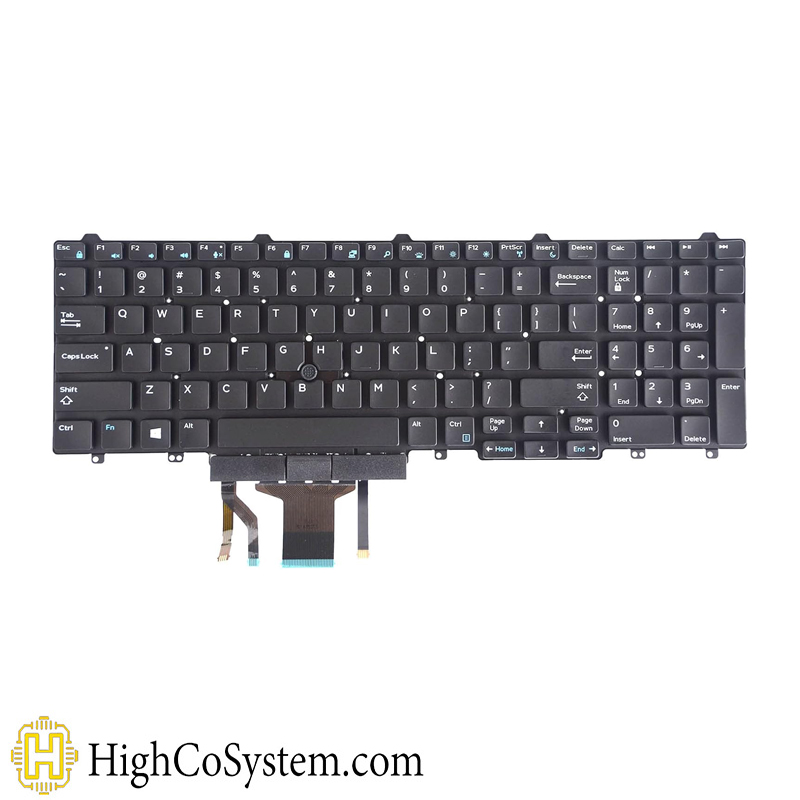

لپ‌تاپ Dell Precision 3510 دارای یک کیبورد فول‌سایز با طراحی جزیره‌ای (Chiclet) است که به یک نام‌پد عددی اختصاصی مجهز شده است و نیازهای حرفه‌ای کاربرانی را برطرف می‌کند که به‌طور مداوم با اعداد کار می‌کنند. سازنده کلیدها را با ۲.۲ میلی‌متر عمق حرکت طراحی کرده است که از بسیاری از لپ‌تاپ‌های استاندارد عمیق‌تر است و تجربه تایپ لمسی و پاسخ‌گو را فراهم می‌کند. این کیبورد یک قطعه ماژولار است که در یک بخش مشخص از مجموعه Palmrest قرار می‌گیرد و با پیچ‌ها و یک قاب یا حاشیه کیبورد ثابت می‌شود.

آشنایی با این محصول و سازگاری

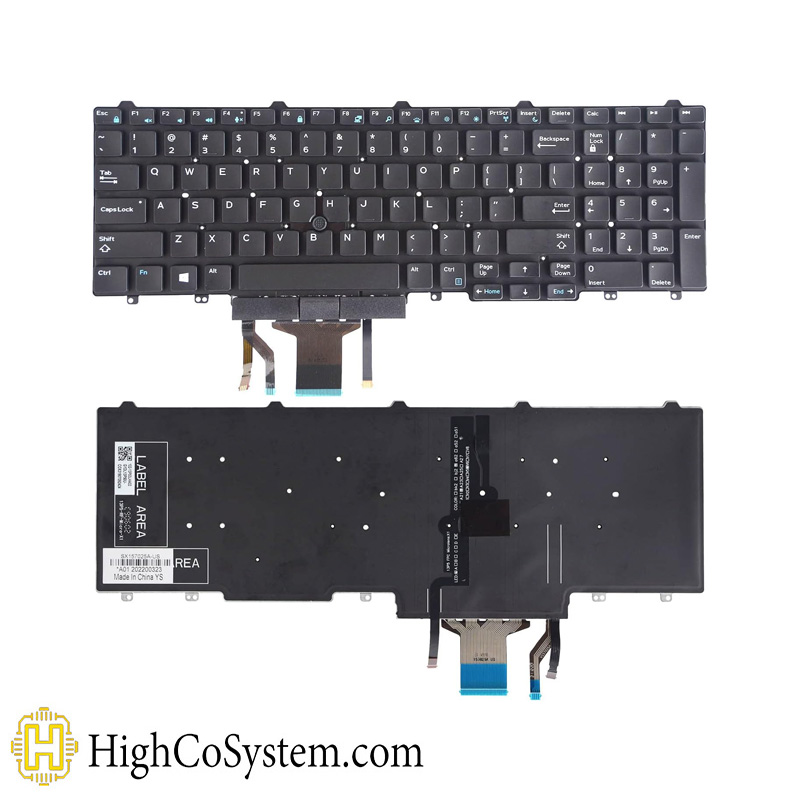

کاربر هنگام تهیه کیبورد جایگزین باید قطعه صحیح را شناسایی کند. کیبورد Dell Precision 3510 دارای چند شماره قطعه سازگار است، از جمله 0383D7 (383D7) و PK1313M1B00. یکی از ویژگی‌های مهم این قطعه، سازگاری گسترده آن است. کیبورد Precision 3510 از نظر فیزیکی با کیبوردهای چند مدل دیگر Dell یکسان است و کاربر می‌تواند آن‌ها را جایگزین کند. مهم‌ترین نمونه، Dell Latitude E5570 است که از همان طراحی شاسی استفاده می‌کند. این کیبورد همچنین با مدل‌هایی مانند Latitude E5550، E5580 و ایستگاه‌های کاری دیگر سری Precision مانند 7510 و 7710 سازگار است.

تفاوت‌های حیاتی و ملاحظات خرید

کاربر پیش از خرید کیبورد جایگزین Dell Precision 3510 باید پیکربندی دقیق کیبورد فعلی خود را مشخص کند، زیرا چندین نوع مختلف وجود دارد:

• نور پس‌زمینه (Backlight): رایج‌ترین تفاوت، وجود یا عدم وجود نور پس‌زمینه است. نسخه دارای نور پس‌زمینه دید بهتری در محیط‌های کم‌نور فراهم می‌کند و ویژگی محبوبی محسوب می‌شود. نور پس‌زمینه چند سطح روشنایی (مانند Dim و Bright) دارد که کاربر می‌تواند آن را از طریق تنظیمات BIOS یا کلیدهای ترکیبی (معمولاً Fn + کلید عملکرد مانند F10) کنترل کند.

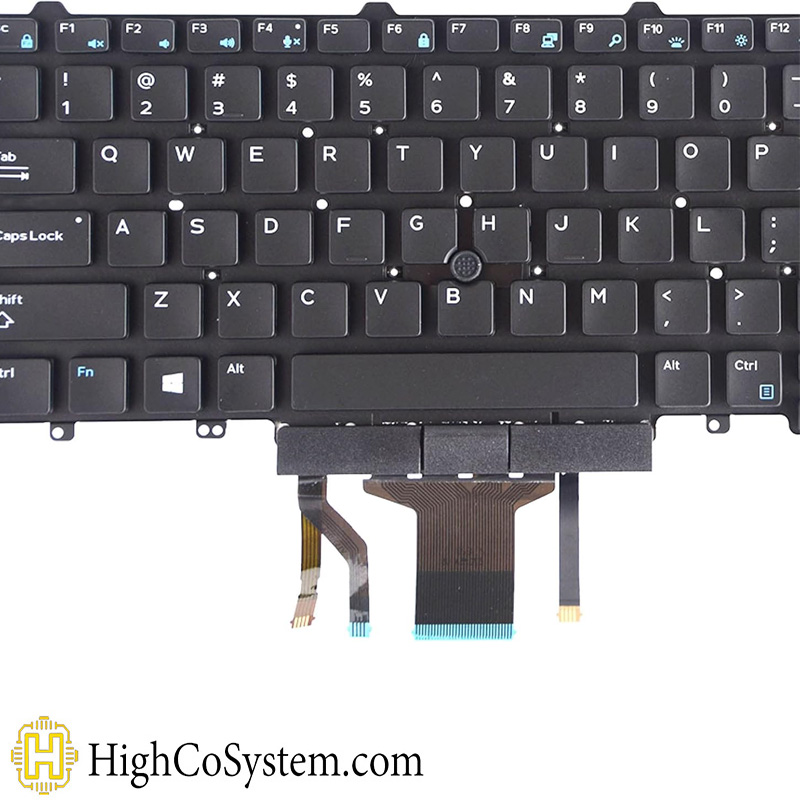

• پوینتینگ استیک (TrackPoint): تفاوت مهم دیگر، وجود سیستم دوگانه اشاره‌گر است. برخی کیبوردهای Precision 3510 دارای یک پوینتینگ استیک آبی کوچک در مرکز کیبورد هستند که جایگزینی برای تاچ‌پد در کنترل مکان‌نما فراهم می‌کند. این کیبوردها همچنین مجموعه‌ای از دکمه‌های ماوس در زیر کلید Spacebar دارند. کاربر باید کیبورد جایگزین را مطابق با پیکربندی اصلی انتخاب کند تا به‌درستی در Palmrest جا بگیرد.
• چیدمان منطقه‌ای (Regional Layout): سازنده کیبوردها را در چیدمان‌های مختلف منطقه‌ای (مانند US، UK، International) تولید می‌کند تا زبان‌ها و مجموعه کاراکترهای مختلف را پشتیبانی کند. برای مثال، کیبورد US دارای کلید Enter مستطیلی و آرایش خاصی از نمادها است. کاربر باید مطمئن شود کیبورد جایگزین با چیدمان موردنیاز او مطابقت دارد.

نصب و نکات فنی

تعویض کیبورد Dell Precision 3510 یک کار فنی در سطح متوسط است. کاربر باید برای این کار قاب کف دستگاه و باتری را جدا کند تا به کابل‌های داده و نور پس‌زمینه کیبورد دسترسی پیدا کند. پس از جدا کردن این کابل‌ها از مادربرد، کاربر باید قاب پلاستیکی یا حاشیه کیبورد را با دقت باز کند تا پیچ‌های نگهدارنده کیبورد نمایان شوند.

کاربر باید هنگام جدا کردن و اتصال مجدد کابل‌های نواری ظریف، نهایت دقت را به‌کار ببرد. یکی از مشکلات رایج پس از نصب، کار نکردن برخی کلیدها است که معمولاً به دلیل جا نخوردن کامل کابل نواری رخ می‌دهد و نه خرابی خود کیبورد. تکنسین باید مطمئن شود کابل به‌طور کامل در سوکت قرار گرفته و ضامن قفل آن بسته شده است. پیروی از دستورالعمل‌های دقیق در راهنمای رسمی Dell Precision 3510 برای انجام صحیح تعویض و جلوگیری از آسیب به نمایشگر، کابل‌ها و قاب‌ها ضروری است.

دوام، ساختار و مقاومت در برابر مایعات

مکانیزم داخلی: کلیدهای کیبورد Dell Precision 3510 از مکانیزم قیچی‌ای (Scissor-Switch) استفاده می‌کنند. این طراحی یک فشار کلید پایدار و یکنواخت با توزیع مساوی نیرو ایجاد می‌کند، لرزش کلیدها را کاهش می‌دهد و دقت تایپ را بهبود می‌بخشد. در زیر مکانیزم قیچی، یک گنبد لاستیکی (Rubber Dome) قرار دارد که بازخورد لمسی ایجاد می‌کند و یک غشای انعطاف‌پذیر چندلایه وجود دارد که تماس‌های الکتریکی را برای ثبت فشار کلید برقرار می‌کند.

طراحی مقاوم در برابر مایعات: یکی از ویژگی‌های مهم این کیبورد حرفه‌ای، ساختار مقاوم در برابر ریختن مایعات است. سازنده آن را به‌گونه‌ای طراحی کرده است که مقدار کمی مایع را از اجزای حیاتی داخلی مانند مادربرد دور کند. سوراخ‌های تخلیه کوچک در قسمت زیرین شاسی لپ‌تاپ به مایع اجازه خروج می‌دهند. این ویژگی فقط در برابر ریختن‌های جزئی و تصادفی محافظت ایجاد می‌کند و ضدآب نیست. در صورت ریختن مایعات، کاربر باید سیستم را فوراً خاموش کند و مایع را تخلیه کند. با این حال، مایعات خورنده یا شیرین همچنان می‌توانند به غشای داخلی کیبورد آسیب بزنند.

اتصال و رابط الکتریکی

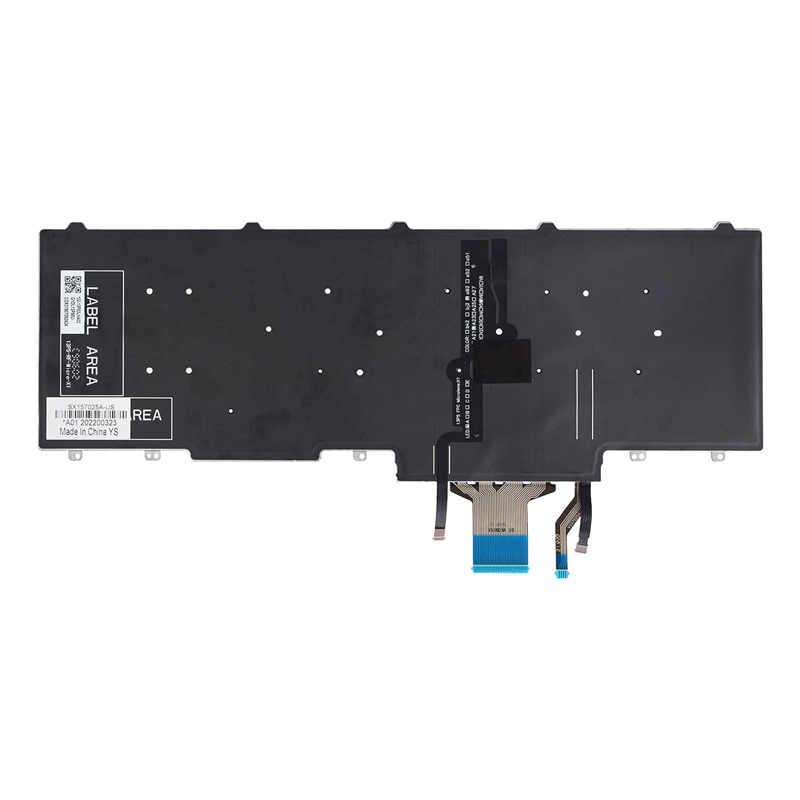

• دو کابل نواری تخت (Ribbon Cables): کیبورد از طریق دو کابل نواری تخت به مادربرد متصل می‌شود.
  • کابل داده: کابل اصلی و پهن‌تر است که داده‌های فشردن کلیدها را منتقل می‌کند.
  • کابل نور پس‌زمینه: در مدل‌های دارای نور پس‌زمینه، کابل دوم و کوچک‌تر وظیفه تأمین برق و کنترل LED را بر عهده دارد.
• کانکتورهای ZIF: هر دو کابل به کانکتورهای ZIF (Zero Insertion Force) روی مادربرد متصل می‌شوند. این کانکتورها یک ضامن یا قفل کوچک دارند که کاربر باید پیش از خارج کردن کابل آن را بلند کند و پس از قرار دادن کابل دوباره قفل را ببندد. اگر کاربر بدون باز کردن ضامن فشار وارد کند، کانکتور یا کابل آسیب می‌بیند و کیبورد از کار می‌افتد.

یکپارچگی با سیستم و کنترل از طریق BIOS

• سازگاری HID: کیبورد یک دستگاه استاندارد HID-Compliant است؛ به این معنا که از درایورهای عمومی موجود در سیستم‌عامل (مانند ویندوز) استفاده می‌کند و معمولاً برای عملکرد پایه به درایور اختصاصی Dell نیاز ندارد.
• پیکربندی در BIOS/UEFI: کاربر می‌تواند کنترل پیشرفته نور پس‌زمینه کیبورد را از طریق BIOS/UEFI انجام دهد. تنظیمات رایج شامل:
  • زمان خاموشی نور پس‌زمینه: کاربر می‌تواند مدت زمان عدم فعالیت (مثلاً ۵ ثانیه یا ۱ دقیقه) را تعیین کند تا نور پس‌زمینه برای صرفه‌جویی در مصرف باتری خاموش شود. همچنین می‌توان این ویژگی را غیرفعال کرد.
  • سطوح روشنایی: کاربر می‌تواند سطح روشنایی پیش‌فرض را تنظیم کند و با کلید ترکیبی Fn + کلید عملکرد (مانند F10) بین آن‌ها جابه‌جا شود.

عیب‌یابی پیشرفته و مشکلات رایج

• تشخیص خرابی سخت‌افزاری یا نرم‌افزاری: یک روش ساده و مؤثر برای تست این است که کاربر بررسی کند آیا کیبورد در محیط BIOS/UEFI (با فشردن F2 هنگام روشن شدن) کار می‌کند یا خیر. اگر کلیدهای جهت یا سایر کلیدها در BIOS عمل کنند، مشکلات کیبورد در سیستم‌عامل احتمالاً به نرم‌افزار، درایورها یا خرابی سیستم‌عامل مربوط می‌شوند. اگر کیبورد در BIOS هم واکنشی نداشته باشد، خرابی در سطح سخت‌افزار تأیید می‌شود.
• خرابی کلیدهای منفرد: خرابی یک کلید یا چند کلید نزدیک به هم معمولاً به دلیل ورود گرد و غبار یا ذرات به مکانیزم قیچی یا شکستگی موضعی در مسیرهای رسانای غشای داخلی رخ می‌دهد. در برخی موارد، کاربر می‌تواند کلید را جدا کرده و تمیز کند، اما اگر غشا آسیب ببیند، کاربر باید کل ماژول کیبورد را تعویض کند.
